ACアダプターの出力プラグ・二次側コネクタのご案内
出力プラグ・二次側コネクタは、樹脂一体成型品や組立式など、様々なコネクタがご選択いただけます。

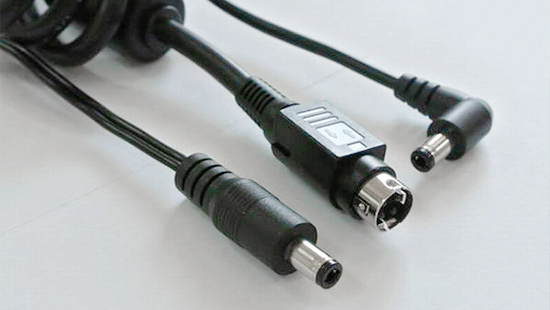

一番多く採用されている出力プラグは、ピンが筒状のストレートプラグ（内径2.1mm）です。他にL字型ライトアングルプラグ、EIAJプラグ、パワーDINプラグ、XLRコネクタ、USBタイプCなどが人気です。
お客様のご指定プラグやご支給コネクタの接続、DCコードの延長や短縮など電線の長さ変更、DCコード上のノイズフィルタ追加なども承っています。お客様のご要望に柔軟に対応していますのでお気軽にご相談ください。
コネクタの種類
| タイプ | |||
|---|---|---|---|
| ストレートプラグ | L字型ライトアングルプラグ | ||
| プラグ形状 |  ストレート |  |  |
 フォーク |  （先端に凹凸有） |  （先端に凹凸有） | |
主なストレート＆L字型ライトアングルプラグの一覧
| タイプ | A | B | C | D |
|---|---|---|---|---|
| 内径2.1mm | 2.1 | 5.5 | 9.5〜13.5 | － |
| 内径2.5mm | 2.5 | 5.5 | 9.5〜13.5 | － |
| 内径1.35mm | 1.35 | 3.5 | 10 | － |
| EIAJ#1 | 0.7 | 2.4 | 9.5 | － |
| EIAJ#2 | 1.7 | 4 | 9.5 | － |
| EIAJ#3 | 1.7 | 4.8 | 9.5 | － |
| EIAJ#4 | 3.3 | 5.5 | 9.5 | 1 |
| EIAJ#5 | 4.4 | 6.5 | 9.5 | 1.4 |
| パワーDINプラグ | 3ピン、4ピン |  |  |
|---|---|---|---|
| ナイロンコネクタ（モレックス等） | 4ピン、6ピン、8ピンなど |  |  |
| 丸型コネクタ(XLR等) |  |  | |
| ネジ式コネクタ（スイッチクラフト等） |  | スイッチクラフト社製 | |
 | スイッチクラフト同類品 | ||
| USBタイプC |  |  | |
| マイクロUSB |  |  | |
| 圧着端子（JST等） |  |  | |
| 電線切りっぱなし（S&T） |  | ||
| その他（例） |  |  | |
 |  |
掲載されたプラグ・コネクタの画像は参考用です。詳細は弊社までお問合せください。
出力プラグ・二次側コネクタの選択にお迷いのお客様へ
- ※ 嵌合性を向上させる目的で、ストレートプラグやL字型アングルプラグにおいて、フォークタイプを選択されることが多いです。
- ※ 大きい出力電流に耐えるコネクタとして、パワーDINプラグやナイロンコネクタを選択されることが多いです。
- ※ 抜け防止対策として、ネジ式コネクタを接続された事例が多数ございます。
- ※ 挿抜耐久性の高いコネクタを求めて、丸型コネクタ（XLR等）を採用された事例がございます。
上記掲載品以外にもLEMOレモ、ODUオーディーユー、ITTキャノン、フィッシャー、アンフェノール、ヒロセ、七星、多治見、マル信、ノイトリック、PLT社製等のコネクタ接続を承っています。オーディーユー社製とアイティティキャノン社製のコネクタは単品でも販売しています。
本サイトに掲載のない出力プラグ・二次側コネクタの接続につきましてもお気軽に弊社までご相談ください。
