出力プラグ・ハーネス加工品
出力コネクタ ／ ハーネス加工品
当社のACアダプターは二次側の出力プラグがご選択いただけます。在庫販売品はプラグ接続済です。
またケーブル・ハーネス加工品（単体製品）も承っています。産業機器用や医療機器向けのハーネス加工品、オートクレーブ滅菌できるものや使い捨て・ディスポ―サブルタイプなど。
ご指定プラグやご支給コネクタの接続、電線の長さ調整、新規金型作成による樹脂部分の成型、電線とプラグの自由な組み合わせによる特注品・特殊品などお客様のご希望に柔軟に対応しています。お気軽にご相談ください。
コネクタの種類
| タイプ | |||
|---|---|---|---|
| ストレートプラグ | L字型ライトアングルプラグ | ||
| プラグ形状 |  ストレート |
 |
 |
 フォーク |
 （先端に凹凸有） |
 （先端に凹凸有） |
|

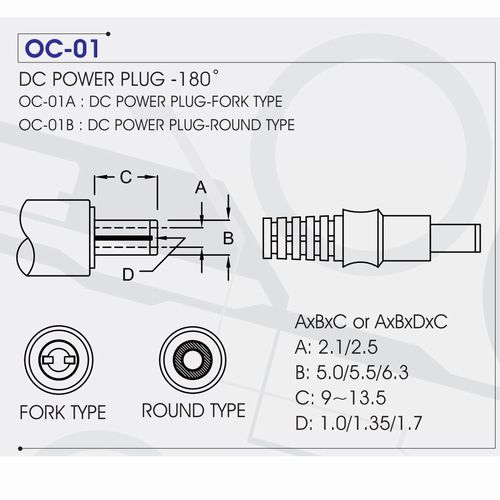

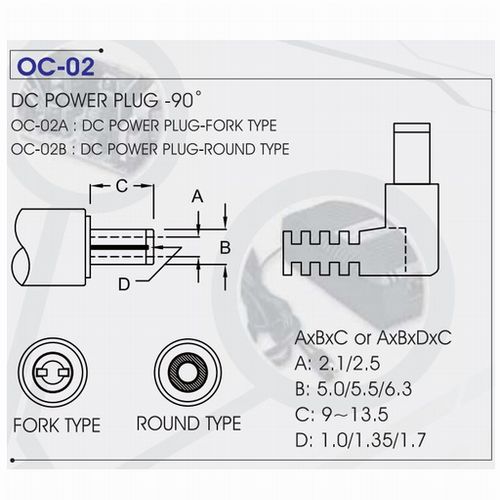

主なストレート＆L字型ライトアングルプラグの一覧
| タイプ | A | B | C | D |
|---|---|---|---|---|
| 内径2.1mm | 2.1 | 5.5 | 9.5〜13.5 | － |
| 内径2.5mm | 2.5 | 5.5 | 9.5〜13.5 | － |
| 内径1.35mm | 1.35 | 3.5 | 10 | － |
| EIAJ#1 | 0.7 | 2.4 | 9.5 | － |
| EIAJ#2 | 1.7 | 4 | 9.5 | － |
| EIAJ#3 | 1.7 | 4.8 | 9.5 | － |
| EIAJ#4 | 3.3 | 5.5 | 9.5 | 1 |
| EIAJ#5 | 4.4 | 6.5 | 9.5 | 1.4 |

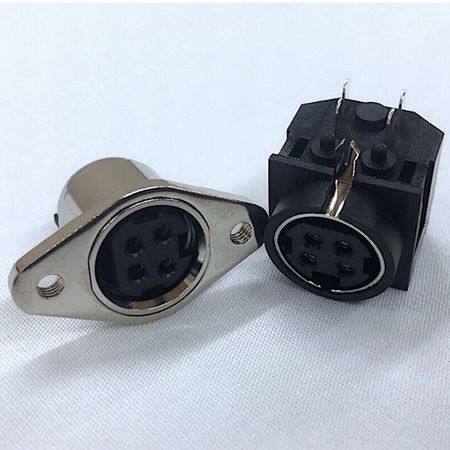

| パワーDINプラグ | 3ピン、4ピン |  |
 |
|---|---|---|---|
| ナイロンコネクタ（モレックス等） | 4ピン、6ピン、8ピンなど |  |
 |
| 丸型コネクタ(XLR等) |  |
 |
|
| ネジ式コネクタ（スイッチクラフト等） |  |
スイッチクラフト社製 | |
 |
スイッチクラフト同類品 | ||
| USBタイプC |  |
 |
|
| マイクロUSB |  |
 |
|
| 圧着端子（JST等） |  |
 |
|
| 電線切りっぱなし（S&T） |  |
||
| その他（例） |  |
 |
|
 |
 |
掲載されたプラグ・コネクタの画像は参考用です。詳細は弊社までお問合せください。
出力プラグ・二次側コネクタの選択にお迷いのお客様へ
- ※ 嵌合性を向上させる目的で、ストレートプラグやL字型アングルプラグにおいて、フォークタイプを選択されることが多いです。
- ※ 大きい出力電流に耐えるコネクタとして、パワーDINプラグやナイロンコネクタを選択されることが多いです。
- ※ 抜け防止対策として、ネジ式コネクタを接続された事例が多数ございます。
- ※ 挿抜耐久性の高いコネクタを求めて、丸型コネクタ（XLR等）を採用された事例がございます。
上記掲載品以外にもLEMOレモ、ODUオーディーユー、ITTキャノン、フィッシャー、アンフェノール、ヒロセ、七星、多治見、マル信、ノイトリック、PLT社製等のコネクタ接続を承っています。オーディーユー社製とアイティティキャノン社製のコネクタは単品でも販売しています。
本サイトに掲載のない出力プラグ・二次側コネクタの接続につきましてもお気軽に弊社までご相談ください。
